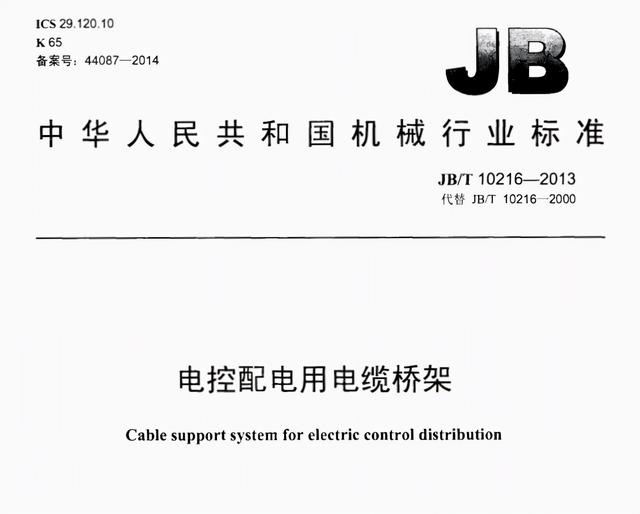

鋼制橋架，鋁合金橋架，玻璃鋼制橋架厚度國標標準



4.3.4板材厚度

4.3.4.1鋼制橋架、 玻璃鋼制橋架、鋁合金制橋架允許最小板材厚度見表9。節能鋼制橋架允許最小板材厚度應符合GB/T 23639 - 2009的規定。

4.3.5長度

橋架直線單元的標準長度為2m、3m、4m、6 m。

4.3.6彎通的彎曲半徑

托盤、梯架彎通常用的內側彎曲半徑R為50mm、100mm、150mm、200mm、300mm、400mm、600mm、900mm

鋼制橋架國標允許最小板材厚度

電纜橋架總寬<150mm~時，厚度需挑選1.0mm

<150mm電纜橋架總寬<300mm~時，厚度挑選1.2mm

<300mm電纜橋架總寬<500mm~時，厚度挑選1.5mm

<500Mm電纜橋架總寬<800mm~時，厚度挑選2.0mm

大于800寬以上的電纜橋架，厚度挑選2.2mm以上

玻璃鋼制橋架國標允許最小板材厚度

W<150或小于150寬的鋁合金橋架最小壁厚選擇3.0mm

150

300

500

W>800寬的鋁合金橋架最小壁厚選擇5.0mm

鋁合金橋架國標允許最小板材厚度

W<150或小于150寬的鋁合金橋架最小壁厚選擇1.2mm

150

300

500

W>800寬的鋁合金橋架最小壁厚選擇2.5mm

• 注1：連接板的原度至少按托盤、梯架同等板厚選用，也可以選厚-個等級。
• 注2：蓋板的板厚可以按托盤、梯架的原度選低一個等級。寬度W≥400的玻璃鋼制、鋁合金制橋架，底板厚度允許低于托盤、梯架側板厚度，但必須加橫檔，橫檔中心距不應大于400 mm。
• 注3：采用特別結構型式橋架，板材原度允許低于本表，但是安全載荷(SWL)應滿足表11的要求。

4.3.7 通風孔

有孔托盤底部通風孔面積不大于底部總面積的40%。

4.3.8 梯架的橫檔

梯架的橫檔中心距不應大于300 mm。橫檔與電纜接觸面寬度不宜小于25 mm。

4.3.9 制造精度

4.3.9.1電纜 橋架的真線段長度允許偏差應符合下列要求:

• a)當長度≤2 000 mm時，允許偏差為±2.0 mm
• b)當長度>2000 mm時，允許偏差為±4.0 mm

4.3.9.2 其余尺寸極限偏差應符合GB/T 1804-2000中V級的規定。

• 注:蓋板寬度取正偏差，槽體寬度取負偏差。

4.3.9.3電纜橋架平面度允許偏差每平方米不應大于5.0mm。

• 注:電纜橋架寬度不足1000mm者按1000mm計算。

4.3.10 焊接件質量要求

焊縫表面均勻、不得有漏焊、裂紋、夾渣、燒穿、弧坑等缺陷。

本文由鋼制橋架，鋁合金橋架，玻璃鋼制橋架厚度國標標準生產廠家鎮江市神龍電器管件有限公司于2021/11/23 8:57:25整理發布。
轉載請注明出處：http://www.dsjnkj.com/news/1983.html。
